1. 세트 번호/세트명: 9392 4륜 익스트림 바이크(Quad Bike)
2. 테마 : 테크닉
3. 발매년도: 2012
4. 발매가 : 32000원
5. 부품수 : 199
6. 피규어수: -
7. 코멘트 : 2 가지 종류의 4륜 바이크를 조립하는 제품입니다. 아주 작지만, 테크닉 특유의 감성이 그대로 들어있는 제품입니다.
테크닉 제품은 소장용이 아닌이상 2가지 이상의 조립법이 있는게 대부분입니다. 이 제품도 마찬가지로, 여기에서는 두번째 조립방법에 대한 리뷰입니다. 그런데, 다른 제품들도 대략 비슷하긴 하지만, 억지로 만들었다는 느낌입니다.
먼저 완성된 4륜바이크입니다. 전체적으로 모양은 깔끔합니다. 데칼들도 제자리에 잡았고요. 중앙에 손잡이가 좀 생뚱맞다싶고, 그 바로 앞에 있는 라이트도 좀 더 앞에 달려있어야 할 듯 싶지만, 그래도 전체적인 모습은 안정적입니다.
뒷모습입니다. 뒤에서 보니 너무 허전하네요.

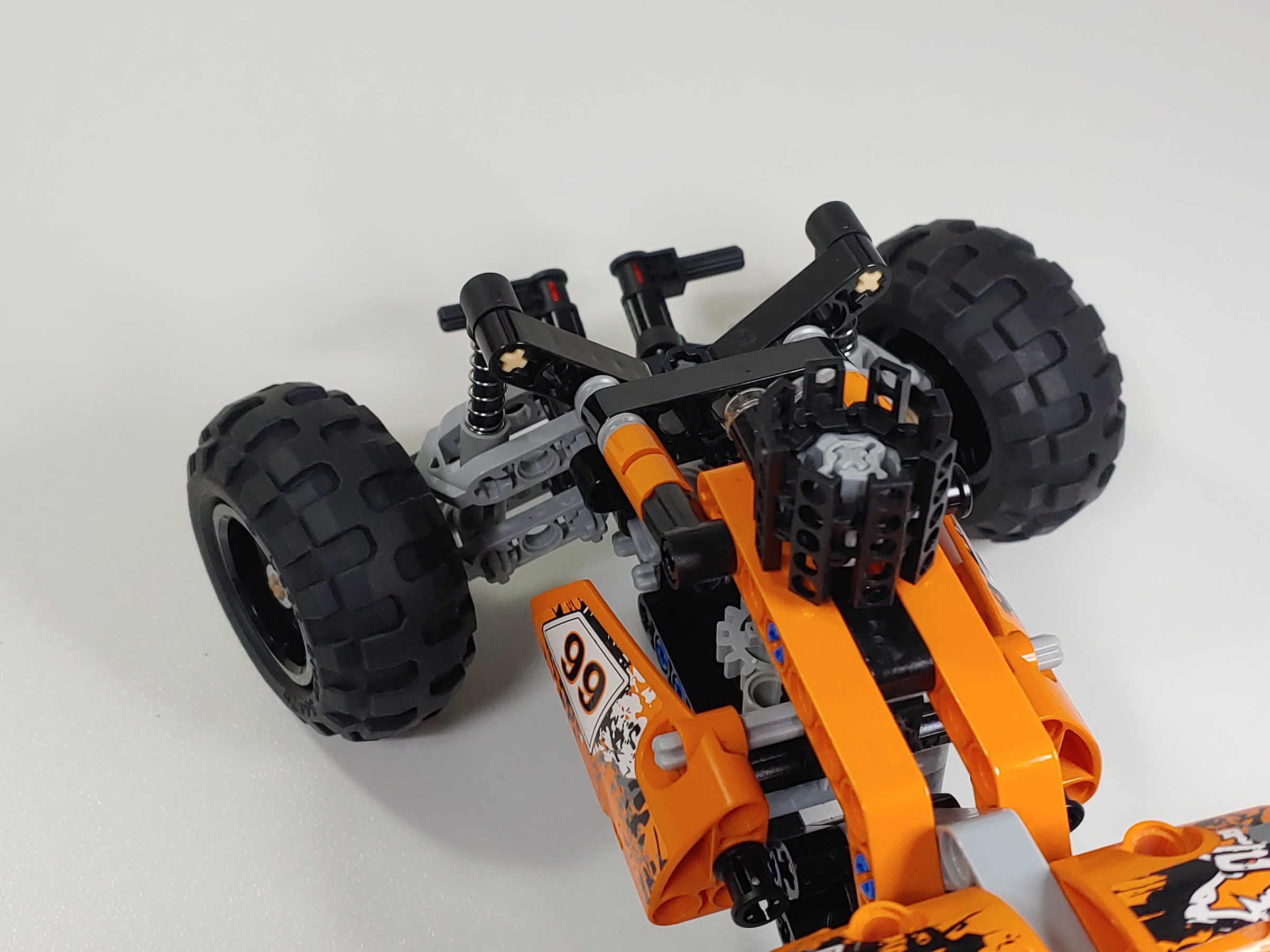

이 제품에는 조향장치가 있습니다. 좌우로 돌아가는 각도는 상당히 큰 편입니다.
 |
 |

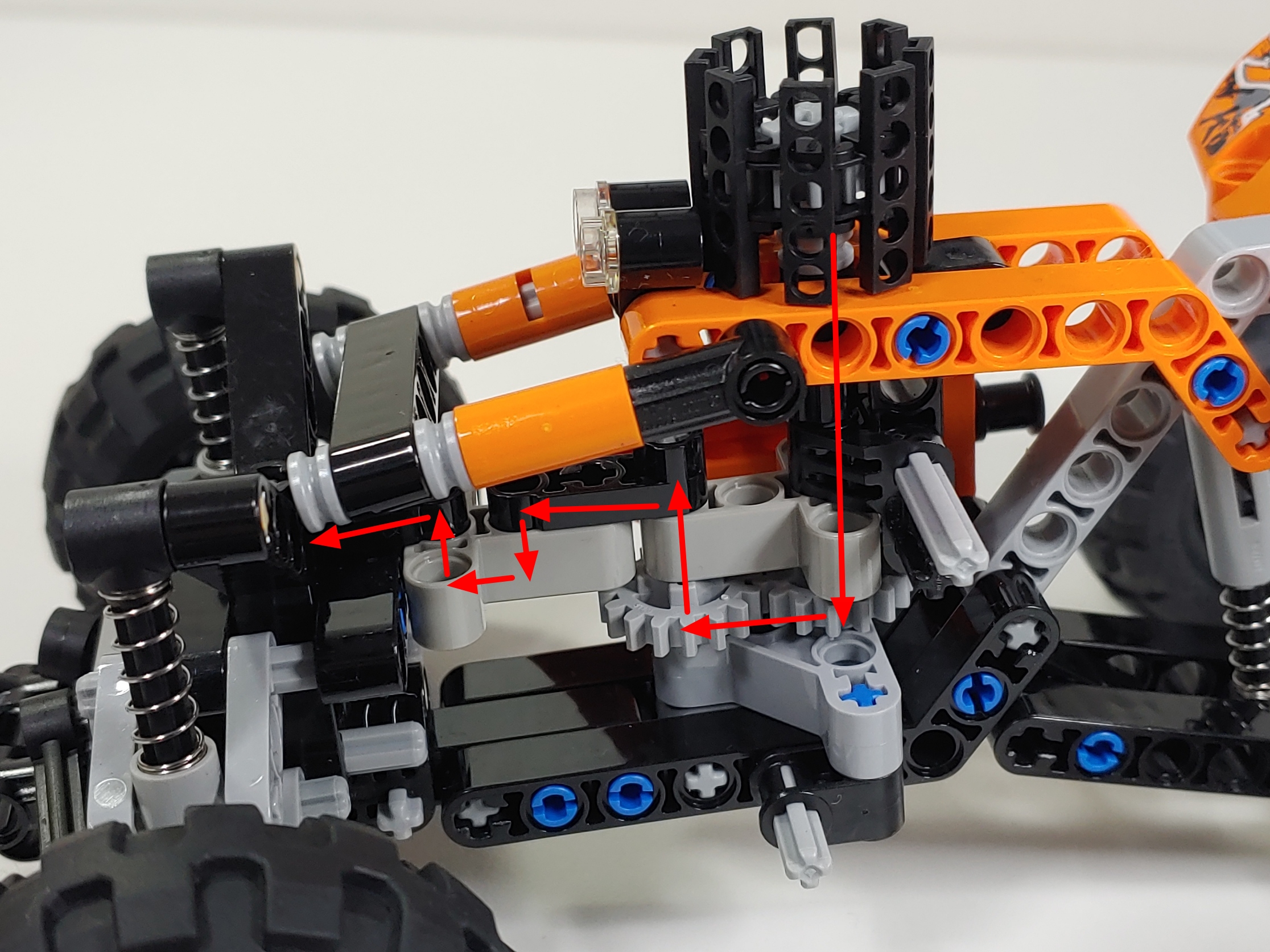

조향장치가 구동되는 구조를 상세히 보여드리면 아래와 같습니다. 위에 있는 손잡이를 돌리면 축을 통해 아래쪽의 톱니바퀴를 회전시키고 연결된 톱니바퀴의 맨위에 있는 검은색 막대를 회전시킵니다. 이 회전은 앞쪽으로 좌우로 흔들리는 움직임으로 바뀌게 되어 아래쪽의 T자형태 부품 -> 위의 검은색 막대 부품으로 전달됩니다.
이렇게 전달된 힘은 아래로 내려와서 사진에는 잘 안보이지만, 화살표 내부에서 좌우로 흔들리는 힘이 되어 결과적으로 링크를 통해 바퀴를 움직이게 됩니다.
이렇게 상세하게 설명은 드렸지만, 아래 사진처럼 남는 부품도 많고, 내부적으로도 완성도가 조금 떨어진다는 느낌입니다. 2 in 1 제품의 한계니 어쩔 수 없겠죠.

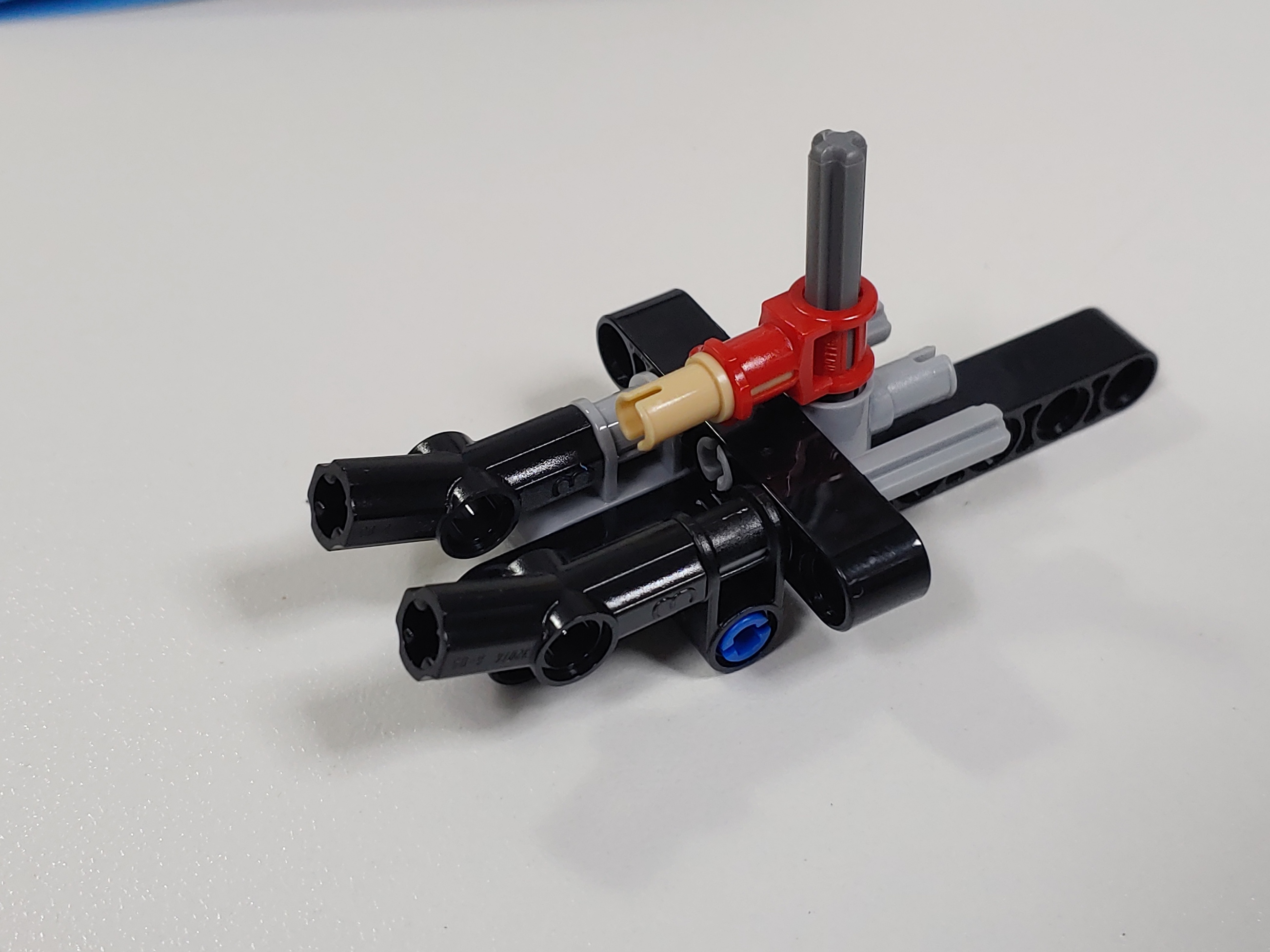

이제 조립과정입니다. 맨 처음에는 조향장치 + 바퀴를 고정하는 구조입니다. 조향장치를 조절하면 약간씩만 돌아가는 구조가 필요한데, 이 제품에서는 토우 볼이 달린 Steering Knuckle Arm(4211711) 4개와 이 부품을 두개씩 연동시킬 수 있는 부품(4543367) 2개가 사용됩니다.
 |
 |
 |
 |

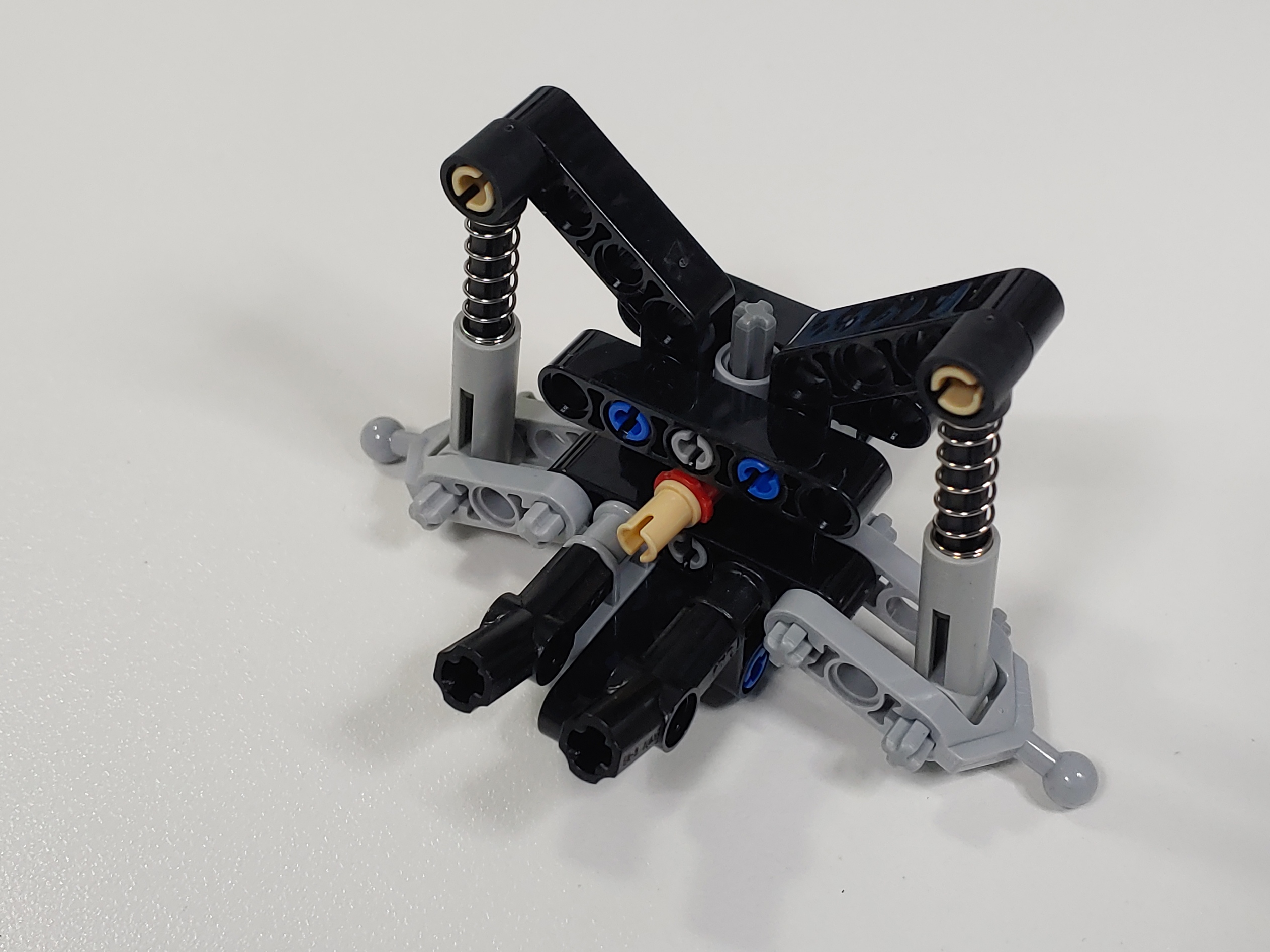

이제 여기에 프레임을 확장합니다. 오른쪽 사진 오른쪽에 길게 튀어나온 축에는 바퀴가 끼워지게 됩니다. 그 위에 있는 짧은 축은 구조적으로는 아무런 기능이 없습니다. 그 앞쪽으로도 쇽 업쇼버가 있네요. 앞쪽엔 2개 뒤쪽엔 한개가 설치됩니다.
 |
 |

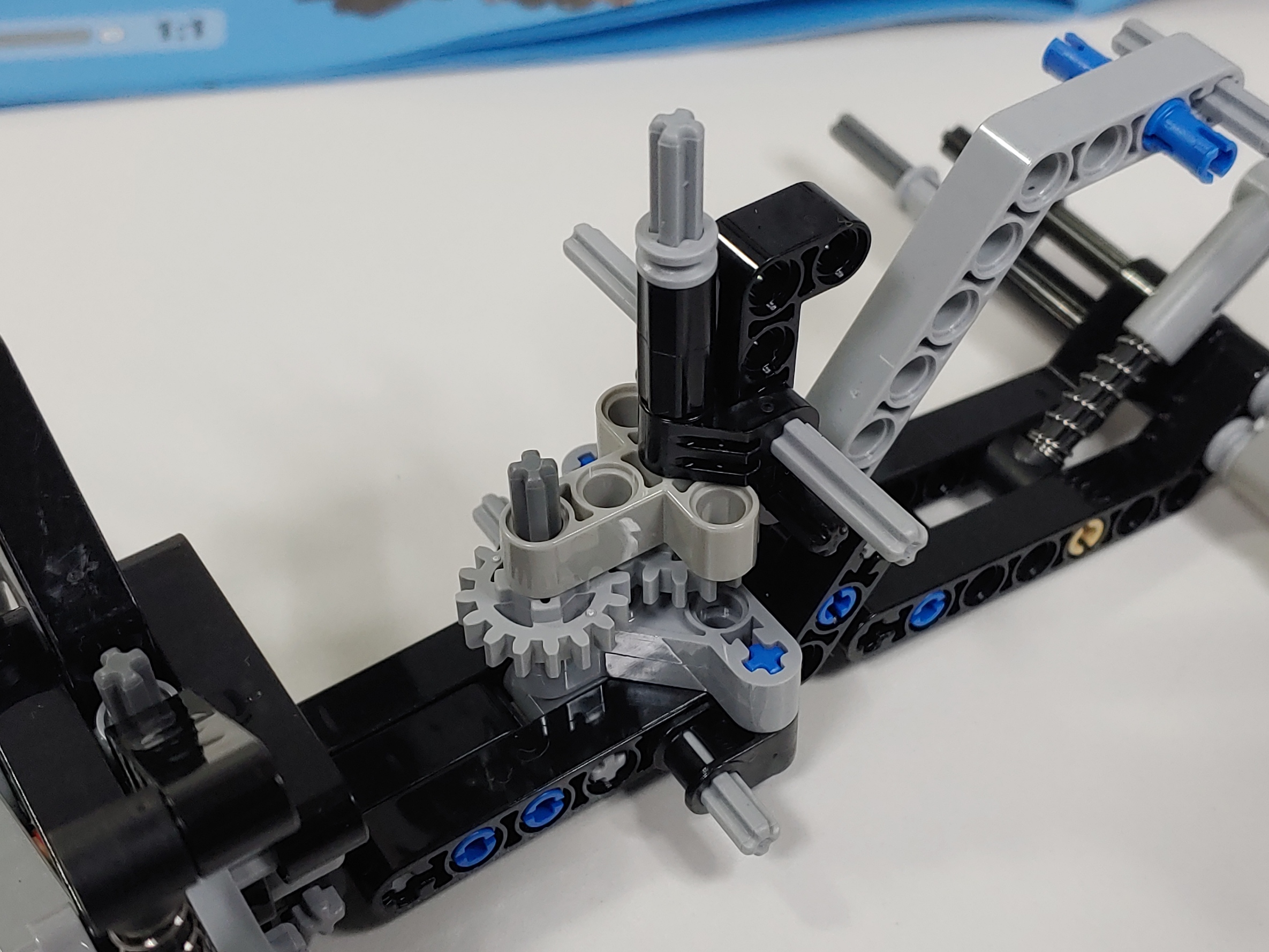

프레임 가운데에 톱니바퀴 구조를 올려주고 위로 확장시켜 줍니다. 이 구조는 아무데에도 끼운 상태가 아닙니다.
 |
 |

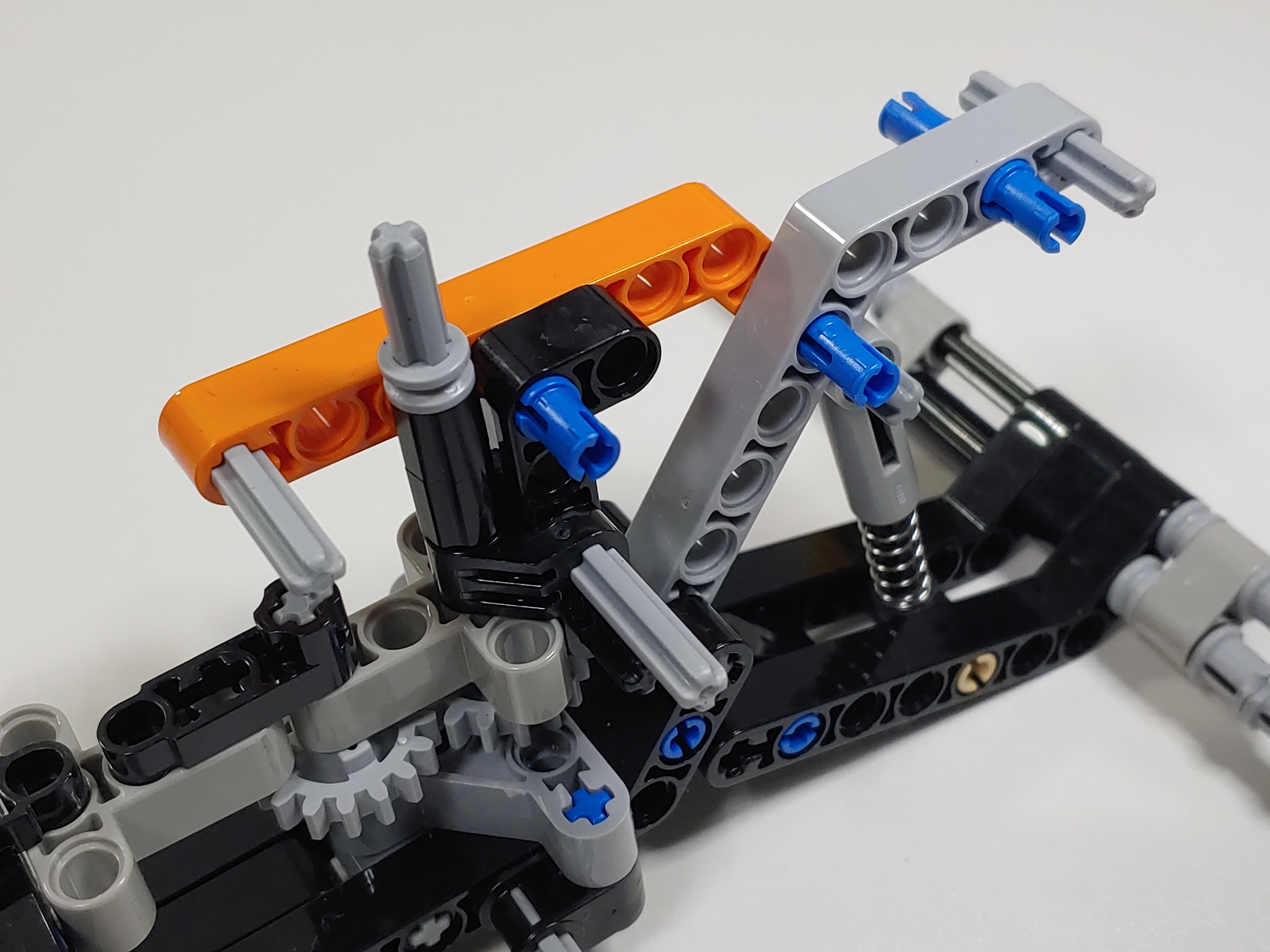

앞쪽의 조향장치 축과 가운데의 조향장치 축을 아래와 같이 연결시켜 줍니다. 추가된 검은색 부품은 크랭크로 사용되는 리프트암(4563044)와 T자 형태의 3x2 리프트암(4552348)입니다. T자 리프트암은 좌우 크랭크에만 연결되어 있는 상태로 조향 축을 돌리면 좌우로 흔들리게 됩니다.

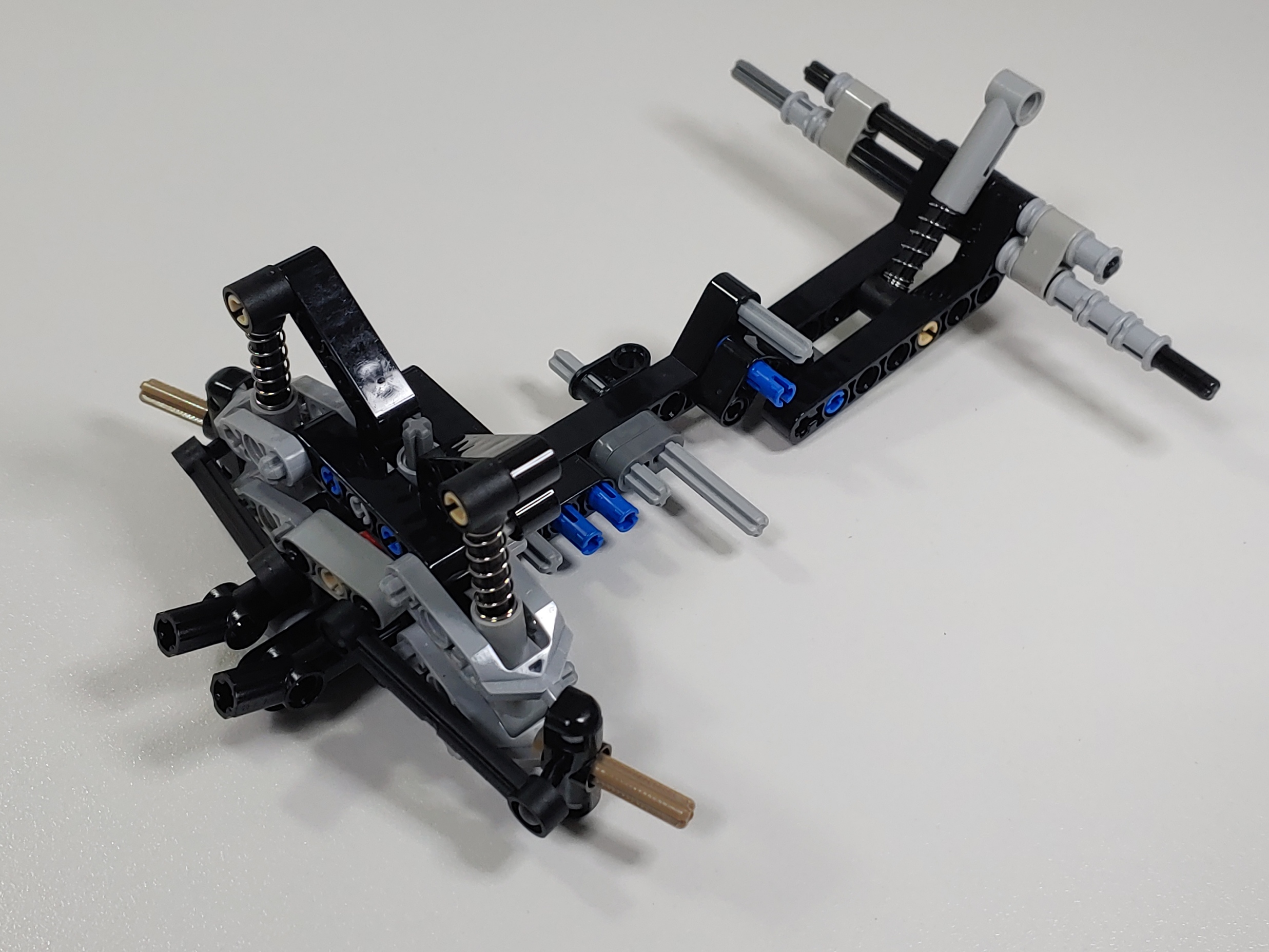

이제 뒷부분의 수평 프레임을 연결해주고...
 |
 |
튀어나온 두 축을 앞쪽 프레임에 연결해준 뒤, 장식 부품들을 더 추가해주면 완성입니다.
